TBDS规划和自动化部署工具介绍

1. 前言

1.1 工具介绍

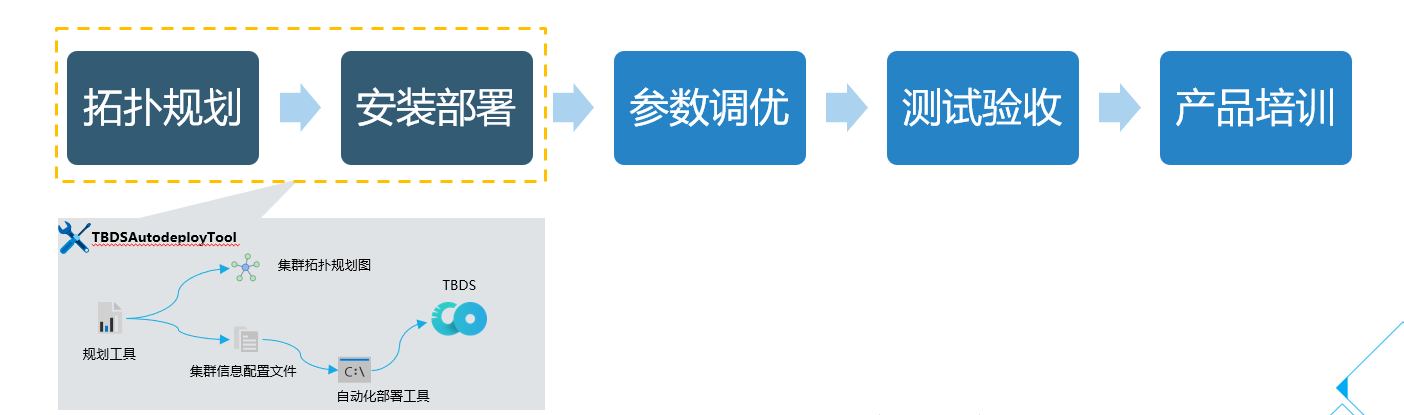

TBDS Autodeploy Tool是一款针对腾讯大数据套件（即TBDS）的规划和自动化部署工具，其基本功能包括：

根据用户输入的配置信息，自动生成规划表和配置文件；
通过后台调用api接口的方式，读取上述配置文件以自动化部署产品。

工具的主要目的在于减少TBDS产品规划和部署安装时的人为错误，以及提升产品整体的交付效率。对于PoC项目，快速生成用于原型验证所需的测试环境。


1.2 文档用途

本文对TBDS部署规划工具的功能和使用进行了说明。

1.3 适用对象

本文主要阅读对象为：

TBDS产品架构师
TBDS交付工程师

1.4 前提条件

使用TBDS部署规划工具之前，需要先确保以下条件得以满足：

运行规划工具的本地电脑上的Excel软件已允许启用宏。


1.5 下载工具

工具已集成到tbds-tools部署运维工具包，如有体验需求请留言以联系作者。

1.6 物料说明

工具包含的目录结构和文件说明如下：

tbdsAutodeployTool                               # 工具包主目录
|-- bin                                          # 工具本身目录
|   |-- tbds-planning.xlsm                       # TBDS规划工具
|   |-- tbds-autodeploy.sh                       # TBDS自动化部署工具
|-- readme.md                                    # 工具说明文档
|-- readme.assets                                # 工具说明文档中的插图目录

2. 拓扑规划

本章主要说明如何利用一个基于Excel开发的tbds-planning.xlsm规划工具对TBDS产品进行配置和规划。

2.1 引导开始

在一台装有Excel软件的电脑上，打开tbds-planning.xlsm，点击《引导开始》页。


基本的流程包含5个步骤：

选择基础配置信息；
选择套件服务；
填写集群信息；
查看组件规划；
最终确认。

在了解完基本的流程后，点击“已知悉，开始吧！”按钮，进入下一步进入《基础配置》页。

2.2 基础配置

在《基础配置》页，请填写以下基础配置信息：

License序列号：填写TBDS产品的序列号，例如INETXAHQZLSTYAGSJLADYMGNJNEG5IMUROIWSJHQBMUD2UG2RMKTWQKTKRIVWQOTLZIVWIG；
集群节点总数：TBDS集群所有节点的个数，例如10；
数据盘路径：工作节点挂载的数据盘对应的目录，以英文逗号（,）分割，例如/data,/data1,/data2,/data3；

注意：目前仅支持所有数据节点的数据盘为统一路径的情景，如需分组配置，请先部署好产品再通过修改配置的方式完成。

配置文件输出路径：点击“浏览”按钮，在电脑本地选择一个文件夹，例如C:\\Users\\aronhlchen\\Desktop\\TMP，用于存放最终生成的配置文件。
版本号：TBDS的版本号，请勾选，目前支持4.0.4.0和4.0.3.1，例如4.0.4.0。


填写完毕后，点击“下一步：选择套件服务”按钮进入《服务选择》页。如需返回《引导开始》页，点击“上一步：引导开始”按钮。

2.3 服务选择

在《服务选择》页，请根据实际的业务场景，选择需要部署的服务：

选择状态：Y/N（注意是大写）分别代表选择/不选择服务；

其他列说明如下：

序号：服务的序号，仅用于方便查看；
服务名称：服务的名称；
可选性：分为可选和必选的服务；

注意：必选服务的选择状态必须为Y，可选服务的选择状态可以为Y/N。

服务简要说明：对服务进行的简要说明，更详细的说明请参考《TBDS-组件列表》文档。


选择完毕后，点击“下一步：填写集群信息”按钮进入《集群信息》页。如需返回《基础配置》页，点击“上一步：填写基础配置”按钮。

2.4 集群信息

在《集群信息》页，会根据《基础配置》页填入的集群节点数信息，自动生成《集群信息》表。需要填写以下信息：

IP：集群中各个节点的IP，例如10.0.0.1；
root用户密码：集群中各个节点的root用户密码，例如pw@Tbds.com。

其他不需要填写的信息说明如下：

编号：集群中各个节点的编号，仅用于方便查看；
主机名：集群中各个节点的主机名，根据IP（x.x.x.x）以tbds-x-x-x-x的形式自动生成，不需手动填入；
节点类型：TBDS中节点的类型有三种：Portal节点、控制节点、工作节点。目前仅支持2（portal主/备）+3（控制）+N（工作）的模式，从上到下顺序生成；


选择完毕后，点击“下一步：查看组件规划”按钮进入《组件规划》页。如需返回《服务选择》页，点击“上一步：选择套件服务”按钮。

2.5 组件规划

在《组件规划》页，会根据《集群信息》页所填入的集群节点信息，以及《服务选择》页所选择的服务，自动生成一个节点与服务对应的规划表，例如下图，说明如下：

黄色框：包括节点序号、节点IP、节点类型信息；
红色框：根据选择的服务生成的服务和对应组件的列；
蓝色框：服务/组件和节点的部署规划情况，Y（注意为大写）表示部署，空表示不部署；

注意：组件规划信息为自动生成，可按默认规划不需修改直接部署，也可以根据实际的情况进行调整。


确认组件规划无误后，点击“下一步：最终确认”按钮进入《最终确认》页。如需返回《集群信息》页，点击“上一步：填写集群信息”按钮。

2.6 最终确认

在《最终确认》页，提示需要审阅之前填入和生成的所有信息。确保所有信息无误后，点击“下一步：生成配置文件”按钮以生成配置文件。


之后请根据提示到文件夹查看生成的对应文件。


生成的配置文件有两个，即cluster.info和cluster_info.json，详细说明请参考附录。


3. 自动化部署

3.1 上传配置文件

请将上述生成的配置文件，上传到TBDS集群的Portal主节点的以下对应目录：

1.cluster.info：在TBDS Portal部署开始前，上传到/data目录；

注意：上传后，需要注意一下格式，因为文件是在Windows系统底下生成，因此请手动转换为Unix格式。上传后，执行命令：

dos2unix /data/cluster.info

2.cluster_info.json：在TBDS Portal部署完成后，上传到/usr/local/tbds-portal/conf目录。

注意：TBDS Portal安装完成后会自带/usr/local/tbds-portal/conf/cluster_info.json文件，直接覆盖即可。


3.2 安装TBDS Portal

请根据《TBDS部署操作指引手册》，安装好tbds-portal服务，并确保服务正常运行。

查看tbds-portal运行状态：

tbds-portal status


3.3 执行脚本

将tbds-tools下载到TBDS集群的Portal主节点上并解压，执行以下命令来自动化部署产品：

bin/tbds_autodeploy.sh

若运行正常，返回结果如下：


3.4 查看结果

登陆TBDS Portal页面和Ambari管理界面，查看部署进度。

1.TBDS Portal页面：

URL：http://[portal_ip]
登陆信息：admin/123456






2.Ambari页面：

URL：http://[portal_ip]:8088
登陆信息：admin/admin@Tbds.com




附录

配置文件说明

cluster.info

cluster.info包含部署TBDS所需要写入的集群信息，用于部署tbds-portal，格式如下：

node_1_ip [node_1_pw_optional]

node_2_ip [node_2_pw_optional]

…

node_n_ip [node_n_pw_optional]

其中

node_n_ip：必选项，为第n个节点的IP；
node_n_pw_optional：可选项，为第n个节点的root用户密码。

注意：如果所有节点root用户密码相同，则该部份信息缺失，部署portal时直接使用/data/.tbds.ini中的ROOTPWD信息即可）。


cluster_info.json

cluster_info.json主要包含集群名称、产品许可、选择的服务、机器信息、组件主机分布的规划信息、配置信息等，是调用TBDS自动化部署API接口所需要的信息文件，包含的字段说明如下：

cluster_name：安装的集群名称；
license：对应安装集群申请的license；
case_info：安装的服务标识名列表信息；
services：对应安装的服务信息；
id：对应服务标识；
host_list：安装的机器信息；
name：主机名称，不填则使用套件默认主机名；
user：访问主机的用户名，不填则默认通过配置文件/usr/local/tbds-portal/conf/custom.properties中配置项auto.deploy.default.user获取；
password：访问主机的密码，不填则默认通过配置文件/usr/local/tbds-portal/conf/custom.properties中配置项auto.deploy.default.password获取；
lanIp：主机的ip地址；
host_assign：主机分配信息非必填，默认会自动分配；
service_name：指定组件信息，格式：服务标识/组件标识；
hosts：该组件的安装机器列表；
custom_config：组件的自定义信息；
service_name：指定配置项信息，格式：服务标识/配置文件/配置项；
config_content：自定义的配置信息。
