RocketMQ 5.0 vs 4.9.X 图解架构对比
誊写过来格式不好看， 欢迎直接看: 公众号原文
一、RocketMQ 4.9.X架构

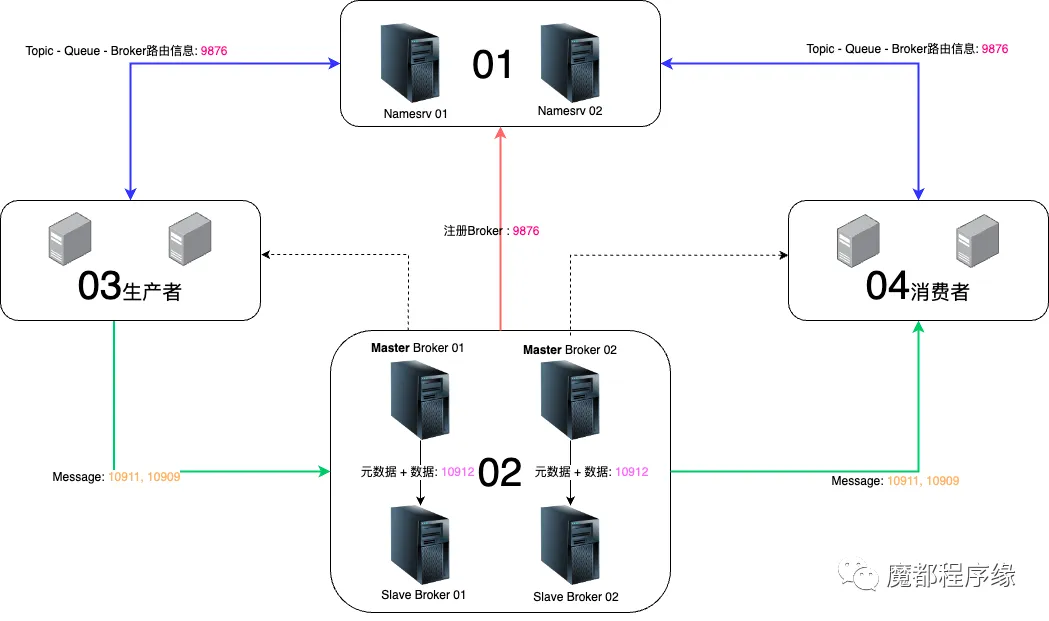

在4.9.X中每个组件和组件之间的通信简单说明如下：
|
组件和数据流 |
说明 |
|---|---|
|
Namesrv |
无状态服务，保存Topic路由信息Topic路由=topic-queue-broker |
|
Broker |
有状态服务，处理计算和存储。计算 = 生产者请求，消费者请求，管理请求，Broker系统服务（比如索引构建服务，消息过期服务）存储 = 消息存储，索引存储 |
|
Broker -> Namesrv |
Broker定期把Broker信息+当前Broker中的Topic信息上报Namesrv |
|
生产者 |
生产消息 |
|
生产者<-> Namesrv |
生产者从Namesrv获取Topic路由信息， 包含Broker IP。 |
|
生产者<-> Broker |
生产者通过Topic路由信息，把消息直接发送给Broker生产者定期和Broker心跳，上报当前生产者实例信息 |
|
消费者 |
消费消息 |
|
消费者<-> Namesrv |
1. 消费者从Namesrv获取Topic路由信息， 包含Broker IP |
|
消费者 <-> Broker |
消费者通过Topic路由信息，从指定Broker中拉取消息消费消费者定期和Broker心跳，上报当前消费者实例信息 |
二、RocketMQ 5.0.0 架构
在5.0.0 中每个组件和组件之间的通信简单说明如下：
|
组件和数据流 |
说明 |
|---|---|
|
Namesrv |
无状态服务，保存Topic路由信息Topic路由=topic-queue-broker。在5.0.0时，Namesrv进程中可以嵌入Controller模块。若设置enableControllerInNamesrv=true，在Namesrv进程中嵌入启动一个Controller实例 |
|
Broker |
有状态服务，处理计算和存储。计算 = 生产者请求，消费者请求，管理请求，Broker系统服务（比如索引构建服务，消息过期服务）存储 = 消息存储，索引存储在5.0.0时， Broker支持主从切换，Broker的角色包含：master，slave，learner。若设置asyncLearner=true，则Broker为learner，只同步数据， 不参与选举master。 |
|
Broker -> Namesrv |
Broker定期把Broker信息+当前Broker中的Topic信息上报Namesrv |
|
TCP生产者 |
生产消息 |
|
TCP生产者<-> Namesrv |
生产者从Namesrv获取Topic路由信息， 包含Broker IP。 |
|
TCP生产者<-> Broker |
生产者通过Topic路由信息，把消息直接发送给Broker生产者定期和Broker心跳，上报当前生产者实例信息 |
|
TCP消费者 |
消费消息 |
|
TCP消费者<-> Namesrv |
1. 消费者从Namesrv获取Topic路由信息， 包含Broker IP |
|
TCP消费者 <-> Broker |
消费者通过Topic路由信息，从指定Broker中拉取消息消费消费者定期和Broker心跳，上报当前消费者实例信息 |
|
5.0.0新增模块Controller(控制器) |
和Kafka Controller类似，在RocketMQ中负责Broker Master的选举和通知Broker |
|
5.0.0新增模块Broker <-> Controller |
Broker定期把Broker信息上报ControllerBroker同步副本状态Controller选举新的Broker Master后，通知全部Broker |
|
5.0.0新增模块Proxy |
无状态服务，新客户端通过Grpc接口访问Proxy进行收发消息。社区正在讨论支持Remoting协议。Proxy中支持嵌入Broker。若设置proxyMode=LOCAL，则会在Proxy进程中启动一个Broker实例。 |
|
5.0.0新增模块Proxy <-> Broker |
Proxy通过Remoting协议和Broker通信，可以把Proxy当作一个Remoting的Client。 |
|
5.0.0新增模块新Client |
新客户端，目前支持Grpc协议 |
|
5.0.0新增模块新Client <-> Proxy |
新客户端访问Proxy进行收发消息，管理 |
